Klemhor

Bepaal je bestelmaat

De Klemhor bestel je met de gemeten / berekende dagmaten. Wij zorgen dat de hor wordt geproduceerd in de juiste maat.

Belangrijke tips vooraf:

• Gebruik altijd een metalen rolmaat.
• Meet van binnenuit tussen de rubbers: Druk de rubbers niet in tijdens het meten.
• Controleer voor obstakels: Heeft je draaideel een lekdorpel of ventilatierooster? Dit bepaalt je klemdiepte. (de obstakels meet je vanaf het raamprofiel en niet vanaf het glas)
• Afwateringskanaal: Heb je aluminium- of kunststofkozijnen met een vlak profiel, houd dan rekening met de afdekdopjes van de afwateringskanalen aan de onderzijde van je kozijn je hebt 13 mm ruimte nodig.
• Totale diepte van de hor: Het aluminium hor profiel is 11 mm, hier tel je de klemdiepte bij op om zo de totaal diepte te berekenen (voorbeeld: 11 mm hor + 17 mm klem = 28 mm totale diepte).
• Meet in hele millimeters: Rond halve millimeters altijd af naar beneden.

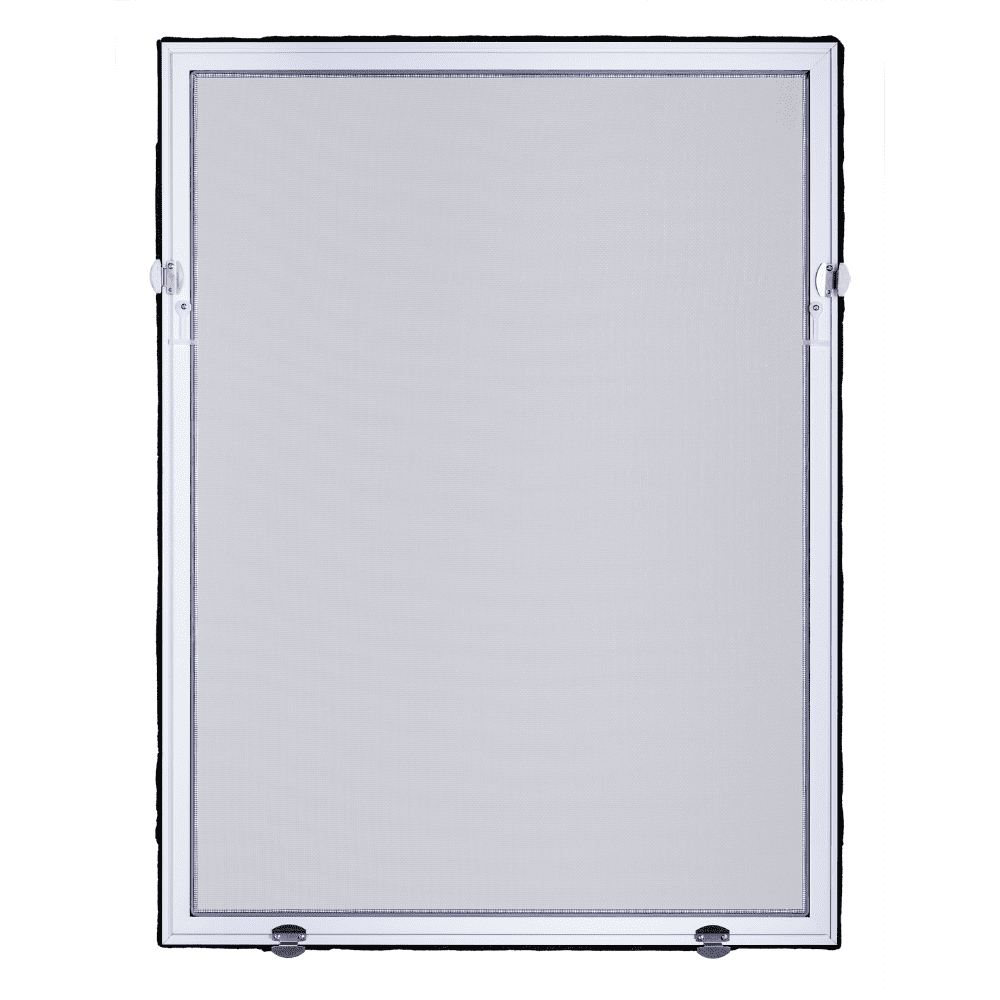

1. Kozijnsoort: Aluminium- of Kunststof kozijn (Vlak profiel)

Plaatsing op het kozijn. Geschikt voor volledig vlakke profielen.

Stap A: De Meetmethode: Dagmaat

• Breedte: Meet op drie plekken (onder, midden en boven) en noteer de kleinste maat.
• Hoogte: Meet op drie plekken (links, midden en rechts) en noteer de kleinste maat.
  • Let op: De hor wordt 13 mm per zijde groter geproduceerd. Controleer of je rondom minimaal 13 mm vlakke ruimte hebt op het kozijn.

• Belangrijk: Heeft jouw vlakke kozijn een ventilatierooster of afwateringsneus die uitsteekt? Neem dan contact op met onze klantenservice voor advies op maat.

Stap B: Bepaal de klemdiepte

Kies de diepte op basis van eventuele obstakels aan de buitenzijde (zoals ventilatierooster, afwateringsneus / lekdorpel of rolluiken). Om de juiste diepte te kunnen bepalen, moet er een klemdiepte worden berekend. De klemdiepte bepaalt hoe ver de hor voorbij de raamopening naar buiten mag steken. Het is belangrijk dat je rekening houdt met uitstekende onderdelen op je raam.

• 5 mm klem (16 mm totale diepte): Kies deze optie als er een rolluik of screen vlak voor het raam zit je hebt min. 16 mm vrije ruimte nodig. Let op: er kan dan niet iets uitsteken op je raam.
• 10 mm klem (21 mm totale diepte): De standaardkeuze zonder uitstekende delen.
• 17 mm klem (28 mm totale diepte): Kies deze optie bij een ventilatierooster of uitstekende obstakels die niet verder uitsteken dan 14 mm.
• 23 mm klem (34 mm totale diepte): Kies deze optie bij een ventilatierooster of uitstekende obstakels die niet verder uitsteken dan 20 mm.

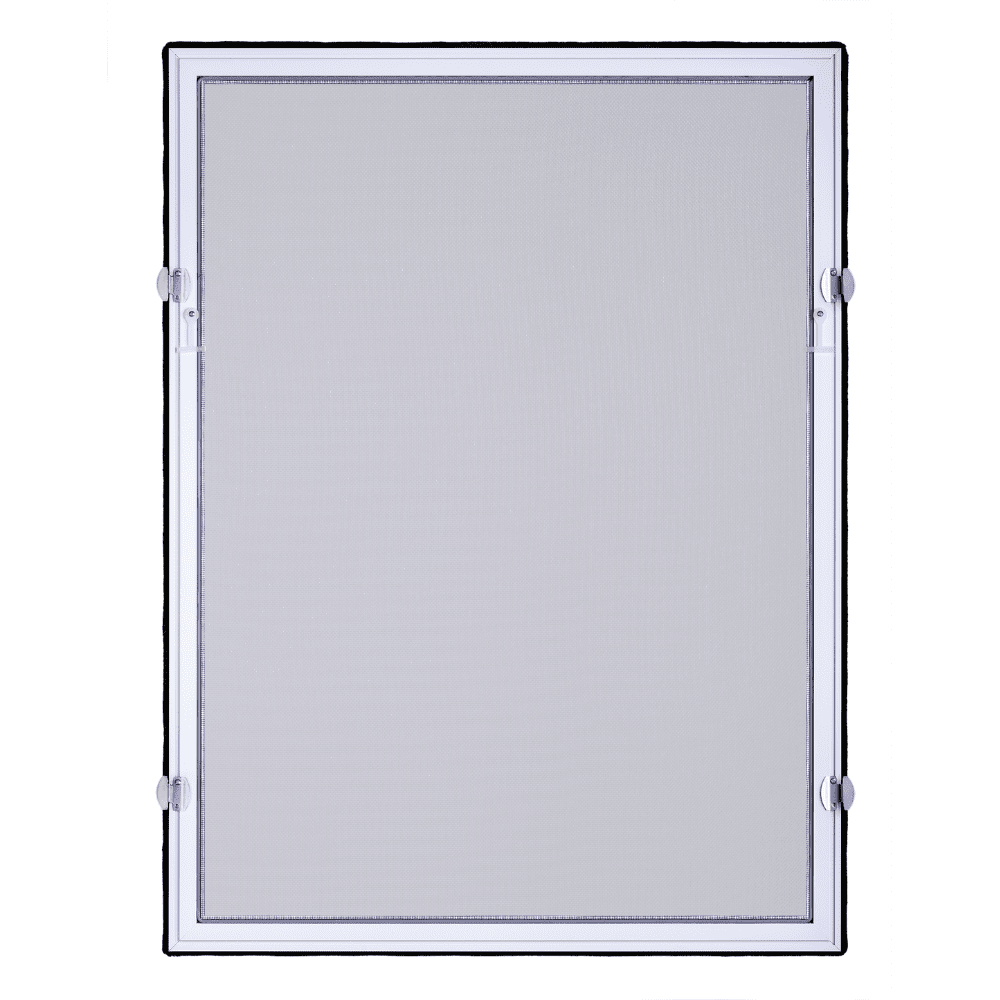

2. Kozijnsoort: Houten kozijn

Ook geschikt voor kunststof kozijnen waarbij alleen de onderdorpel schuin afloopt (de klemhor wordt geplaatst tussen de stijlen).

Stap A: De Meetmethode: Dagmaat

• Breedte: Meet op drie plekken (onder, midden en boven) en noteer de kleinste maat.
• Hoogte: Meet op drie plekken (links, midden en rechts) en noteer de kleinste maat.
  • Let op: Is er een aluminium afwaterstrip aan de onderzijde? Meet dan de hoogte direct vóór deze strip aan de buitenzijde, op de plek waar de hor komt te rusten.

Stap B: Bepaal de klemdiepte

Kies de diepte op basis van eventuele obstakels aan de buitenzijde (zoals ventilatierooster, afwateringsneus / lekdorpel of rolluiken). Om de juiste diepte te kunnen bepalen, moet er een klemdiepte worden berekend. De klemdiepte bepaalt hoe ver de hor voorbij de raamopening naar buiten mag steken. Het is belangrijk dat je rekening houdt met uitstekende onderdelen op je raam.

• 5 mm klem (16 mm totale diepte): Kies deze optie als er een rolluik of screen vlak voor het raam zit je hebt min. 16 mm vrije ruimte nodig. Let op: er kan dan niet iets uitsteken op je raam.
• 10 mm klem (21 mm totale diepte): De standaardkeuze zonder uitstekende delen.
• 17 mm klem (28 mm totale diepte): Kies deze optie bij een ventilatierooster of uitstekende obstakels die niet verder uitsteken dan 14 mm.
• 23 mm klem (34 mm totale diepte): Kies deze optie bij een ventilatierooster of uitstekende obstakels die niet verder uitsteken dan 20 mm.

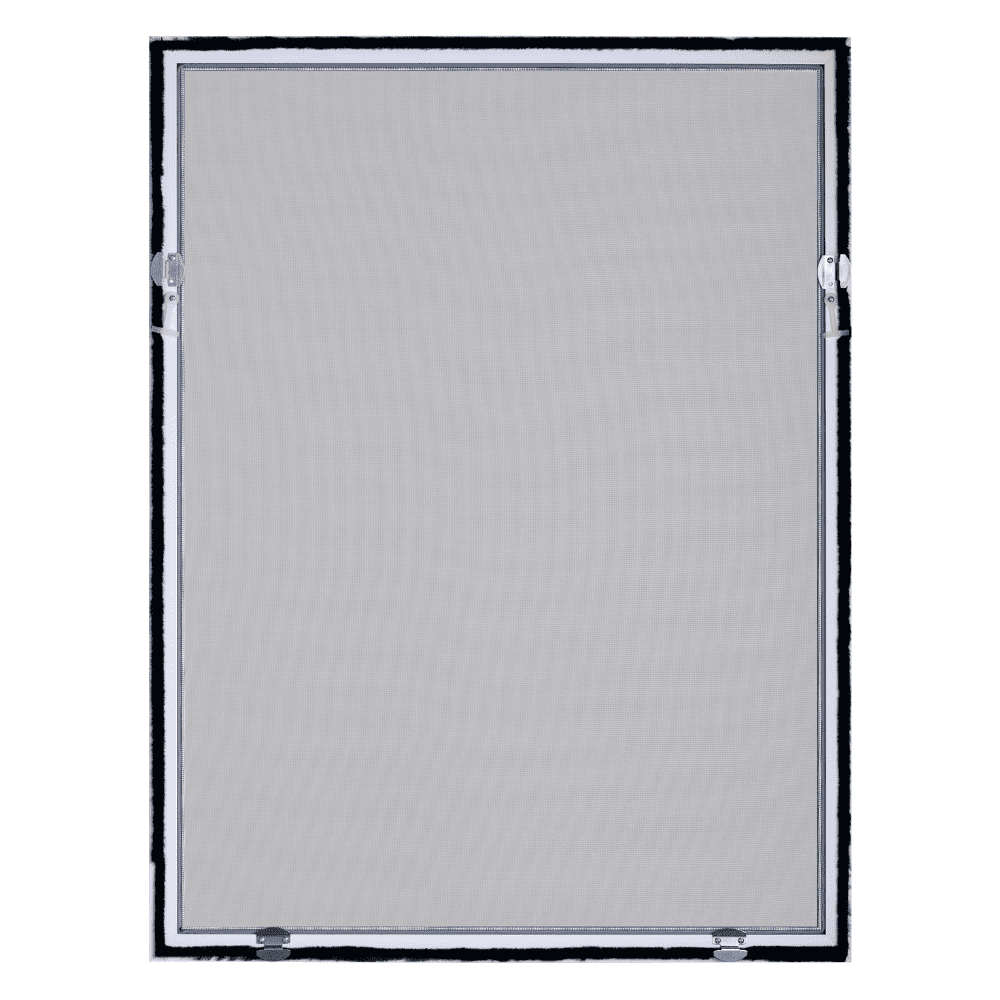

3. Kozijnsoort: Kunststof kozijn (Verdiept profiel)

Voor verdiepte kozijnen waarbij de profielen schuin aflopen (de klemhor wordt geplaatst tussen de stijlen).

Stap A: De Meetmethode: Dagmaat

• Breedte: Meet op drie plekken (onder, midden en boven) en noteer de kleinste maat.
• Hoogte: Meet op drie plekken (links, midden en rechts) en noteer de kleinste maat.

Stap B: Bepaal de klemdiepte

Kies de diepte op basis van eventuele obstakels aan de buitenzijde (zoals ventilatierooster, afwateringsneus / lekdorpel of rolluiken). Om de juiste diepte te kunnen bepalen, moet er een klemdiepte worden berekend. De klemdiepte bepaalt hoe ver de hor voorbij de raamopening naar buiten mag steken. Het is belangrijk dat je rekening houdt met uitstekende onderdelen op je raam.

• 5 mm klem (16 mm totale diepte): Kies deze optie als er een rolluik of screen vlak voor het raam zit je hebt min. 16 mm vrije ruimte nodig. Let op: er kan dan niet iets uitsteken op je raam.
• 10 mm klem (21 mm totale diepte): De standaardkeuze zonder uitstekende delen.
• 17 mm klem (28 mm totale diepte): Kies deze optie bij een ventilatierooster of uitstekende obstakels die niet verder uitsteken dan 14 mm.
• 23 mm klem (34 mm totale diepte): Kies deze optie bij een ventilatierooster of uitstekende obstakels die niet verder uitsteken dan 20 mm.

4. Bestellen

Vul de kleinste gemeten dagmaten stap A in op de bestelpagina en kies de gewenste klemdiepte van stap B.

Twijfel je? Neem dan contact op met onze klantenservice we helpen je graag verder!
